Was ist der Unterschied zwischen einem kryogenen Globusventil und einem kryogenen Ballventil?

Hallo! Wenn Sie auf dem Markt für kryogene Ventile sind, sind Sie wahrscheinlich auf zwei beliebte Typen gestoßen: kryogene Globusventile und kryogene Kugelventile. Als lyogener Globus -Ventillieferant habe ich einen angemessenen Anteil von Kunden, die nach den Unterschieden zwischen diesen beiden gefragt wurden. Also dachte ich, ich würde es in diesem Blog -Beitrag für Sie für Sie aufschlüsseln.

Beginnen wir mit den Grundlagen. Kryogene Ventile sind so konzipiert, dass sie in extrem niedrigen Temperaturumgebungen, normalerweise unter 150 ° C, funktionieren. Diese Ventile sind in Branchen wie Flüssiggas (LNG), Luft- und Raumfahrt und Forschungseinrichtungen, die sich mit kryogenen Substanzen befassen, von entscheidender Bedeutung.

Struktur und Design

Der erste große Unterschied zwischen kryogenen Globusventilen und kryogenen Kugelventilen liegt in ihrer Struktur.

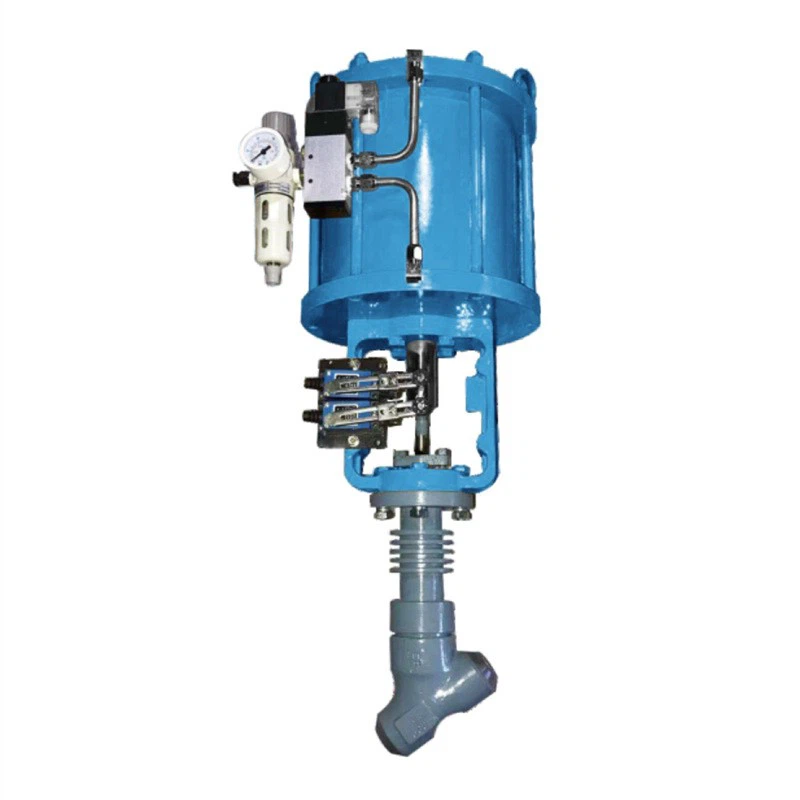

Ein kryogenes Globusventil hat einen kugelförmigen Körper mit einer inneren Lafsel, die den Einlass und die Auslass trennt. Die Scheibe, die mit einem Stamm verbunden ist, bewegt sich senkrecht zum Sitz. Wenn Sie den Ventilgriff drehen, bewegt sich die Scheibe entweder nach oben, um das Ventil zu öffnen, oder um es zu schließen. Dieses Design ermöglicht eine präzise Kontrolle des Flusses. Die Bewegung der Scheibe ist wie ein Kolben und kann den Fluss vollständig stoppen oder die Durchflussrate sehr fein einstellen. Beispielsweise kann in einer LNG -Anlage, in der der Flüssiggasfluss genau reguliert werden muss, ein kryogenes Globusventil eine gute Wahl sein. Sie können unsere überprüfenGlobalventil vom Typ Kohlenstoffstahl yDies hat ein einzigartiges y -geformtes Körperdesign, das im Vergleich zu einigen Standard -Global -Ventilen bessere Flusseigenschaften bietet.

Andererseits hat ein kryogenes Kugelventil ein kugelförmiges Verschlusselement (die Kugel) mit einem Loch in der Mitte. Wenn das Ventil geöffnet ist, übereinstimmt das Loch in der Kugel mit dem Einlass und dem Auslass, sodass die Flüssigkeit durchlaufen kann. Wenn Sie den Griff um 90 Grad drehen, dreht sich die Kugel und der feste Teil der Kugel blockiert den Fluss. Dies ist sehr einfach und schnell. Es ist wie ein Schalter, der die Flüssigkeit entweder frei fließen lassen oder sie vollständig stoppen kann.

Durchflussregelung

Wenn es um die Flussregelung geht, haben diese beiden Ventile unterschiedliche Eigenschaften.

Kryogene Globusventile eignen sich hervorragend zum Drosselungsanwendungen. Drosseln bedeutet, die Durchflussrate der Flüssigkeit anzupassen. Die lineare Bewegung der Scheibe in einem Globusventil ermöglicht eine glatte und präzise Änderung des Flussbereichs. Dies macht sie ideal für Prozesse, bei denen Sie eine bestimmte Durchflussrate aufrechterhalten müssen, wie in einer chemischen Verarbeitungsanlage, in der eine genaue Menge an kryogener Flüssigkeit zu einer Reaktion hinzugefügt werden muss. UnserDrosselklappenventilist speziell für solche Drosselungsaufgaben entwickelt. Dieses Design bedeutet jedoch auch, dass Globusventile einen relativ hohen Druckabfall haben. Die Schale im Ventilkörper und die senkrechte Bewegung der Scheibe erzeugen mehr Widerstand gegen den Fluss, was in einigen Systemen ein Nachteil sein kann.

Kryogene Kugelventile dagegen werden hauptsächlich für die Off -Kontrolle verwendet. Sie können den Flussweg sehr schnell öffnen oder schließen, normalerweise mit nur einer 90 -Grad -Kurve des Griffs. Dies macht sie für Anwendungen geeignet, bei denen Sie den Fluss schnell starten oder stoppen müssen, wie bei Notfall -Situationen in einem LNG -Lagertank. Aber Ballventile sind nicht so gut im Drossel. Wenn Sie versuchen, ein Ballventil zu drosseln, kann der Fluss turbulent werden, und das Ventil kann Kavitation erleben, was das Ventil im Laufe der Zeit beschädigen kann.

Versiegelungsleistung

Die Versiegelung ist ein weiterer wichtiger Aspekt, insbesondere im Umgang mit kryogenen Flüssigkeiten. Ein gutes Siegel verhindert Lecks, was für Sicherheit und Effizienz von entscheidender Bedeutung ist.

Kryogene Globusventile haben normalerweise eine sehr gute Versiegelungsleistung. Die Scheibensitze gegen den Ventilsitz und mit angemessenem Design und Materialien können eine enge Dichtung liefern. Die lineare Bewegung der Scheibe ermöglicht auch eine gleichmäßigere Verteilung der Versiegelungskraft. Im Laufe der Zeit können sich jedoch die Scheibe und der Sitz abnutzen, insbesondere in Anwendungen mit hohem Geschwindigkeitsfluss oder abrasiven Flüssigkeiten. Eine regelmäßige Wartung und Austausch der Scheibe und des Sitzes kann erforderlich sein, um die Versiegelungsleistung aufrechtzuerhalten.

Kryogene Kugelventile bieten auch eine gute Versiegelung. Der Ball passt eng gegen die Ventilsitze, und wenn das Ventil geschlossen ist, kann er effektiv verhindern, dass die Flüssigkeit austritt. Die kugelförmige Form des Balls verteilt den Druck gleichmäßig und verringert das Risiko einer Leckage. Darüber hinaus sind die Kugelventile in einigen Fällen weniger anfällig für Verschleiß im Vergleich zu Globusventilen, da sich die Kugel eher dreht als gegen den Sitz.

Installation und Wartung

Installation und Wartung sind praktische Überlegungen bei der Auswahl eines Ventils.

Kryogene Globusventile können etwas schwieriger zu installieren sein. Ihr Design erfordert oft mehr Platz aufgrund der senkrechten Bewegung des Stammes und der Scheibe. Auch die Ausrichtung des Ventils ist wichtig. Sie werden normalerweise in vertikaler Position mit dem Stiel installiert, um einen ordnungsgemäßen Betrieb zu gewährleisten. Die Wartung von Globusventilen kann zeitlich konsumieren. Da die Scheibe und der Sitz in direktem Kontakt mit der Flüssigkeit sind, werden sie eher beschädigt. Das Ersetzen dieser Teile kann das Zerlegen des Ventils beinhalten, was ein komplexer Prozess sein kann.

Kryogene Kugelventile sind relativ einfacher zu installieren. Sie haben ein kompakteren Design und können in verschiedenen Orientierungen installiert werden. Durch den Betrieb von 90 Grad können sie einfach zu bedienen und zu warten. Wenn es ein Problem mit dem Ball oder den Sitzen gibt, können sie häufig leichter mit Globusventilen ersetzt werden.

Kosten

Die Kosten sind immer ein Faktor bei jeder Einkaufsentscheidung.

Kryogene Globusventile sind im Allgemeinen teurer. Ihr komplexes Design, die Notwendigkeit einer präzisen Bearbeitung der Scheibe und des Sitzes und der Anforderungen an den höheren Druck sinken zu den höheren Kosten. Wenn Sie jedoch eine genaue Flusskontrolle benötigen, lohnt sich die Investition in ein Globusventil.

Kryogene Kugelventile sind normalerweise mehr Kosten - wirksam. Ihr einfacheres Design und die niedrigere Komplexität der Fertigung führen zu einem niedrigeren Preisschild. Sie sind eine großartige Option, wenn Sie hauptsächlich die Kontrolle benötigen - und nicht die hohen Präzisionsdrosseln eines Globusventils benötigen.

Welches sollten Sie wählen?

Also, welches Ventil ist für Sie geeignet? Nun, es hängt von Ihrer spezifischen Anwendung ab.

Wenn Sie eine präzise Durchflussregelung benötigen, wie in einem Prozess, bei dem Sie eine bestimmte Durchflussrate einer kryogenen Flüssigkeit aufrechterhalten müssen, ist ein kryogenes Globusventil der richtige Weg. Sie können aus unserer Auswahl an hochwertigen Globusventilen wie dem wählenKohlenstoffstahlwinkel -Globusventil, was einzigartige Flusseigenschaften bietet, die für bestimmte Anwendungen geeignet sind.

Wenn Sie hauptsächlich den Fluss schnell starten oder stoppen müssen und den Fluss nicht drosseln müssen, ist ein kryogenes Kugelventil eine bessere Wahl. Es sind Kosten - effektiv, einfach zu installieren und für Ein -Off -Operationen zuverlässig.

Als lyogener Globus -Ventillieferant bin ich hier, um Ihnen dabei zu helfen, die richtige Entscheidung zu treffen. Unabhängig davon, ob Sie Fragen zu den technischen Spezifikationen, der Installation oder zu den Wartung unserer Ventile haben, können Sie gerne die Möglichkeit haben. Wir können Ihre spezifischen Anforderungen besprechen und die beste Ventillösung für Ihr Projekt finden. Wenn Sie daran interessiert sind, unsere kryogenen Globusventile zu kaufen oder mehr über unsere Produktpalette zu erfahren, zögern Sie nicht, uns für eine detaillierte Diskussion zu kontaktieren. Wir werden mit Ihnen zusammenarbeiten, um sicherzustellen, dass Sie das am besten geeignete Ventil für Ihre Bewerbung zu einem wettbewerbsfähigen Preis erhalten.

Referenzen

• "Ventilhandbuch: Prinzipien und Anwendungen" von Nathaniel C. Lee
• "Kryogene Engineering" von Richard W. Fast
• Branchenstandards und Richtlinien im Zusammenhang mit kryogenen Ventilen
